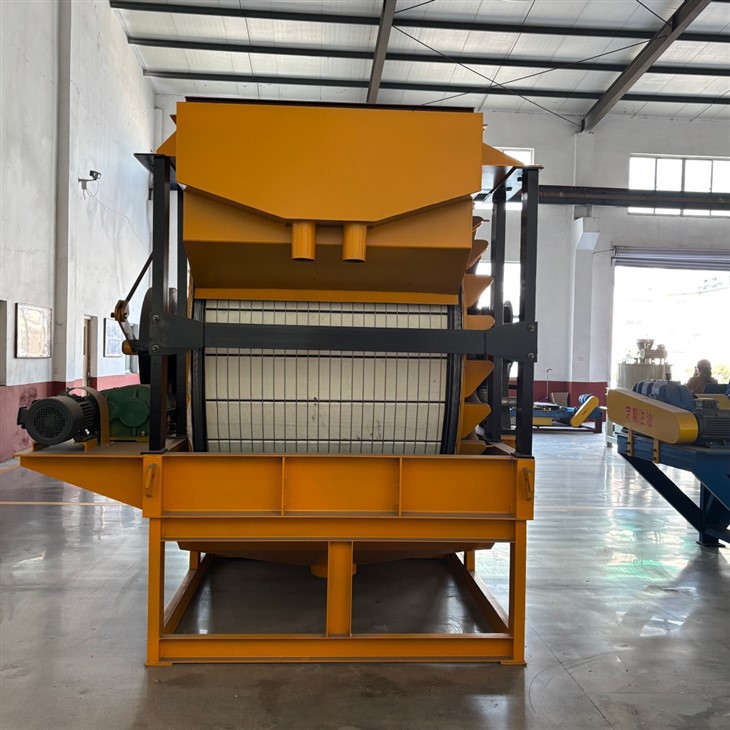

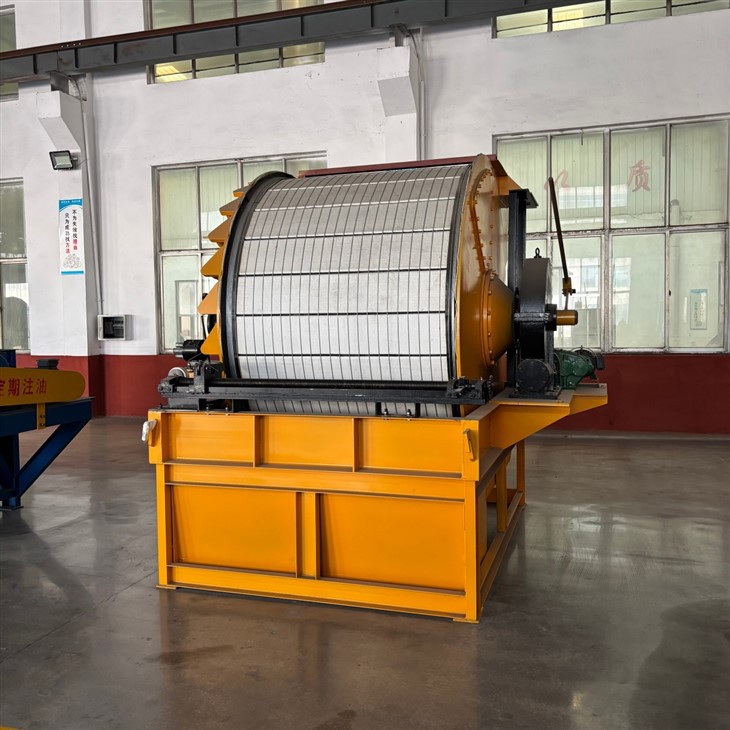

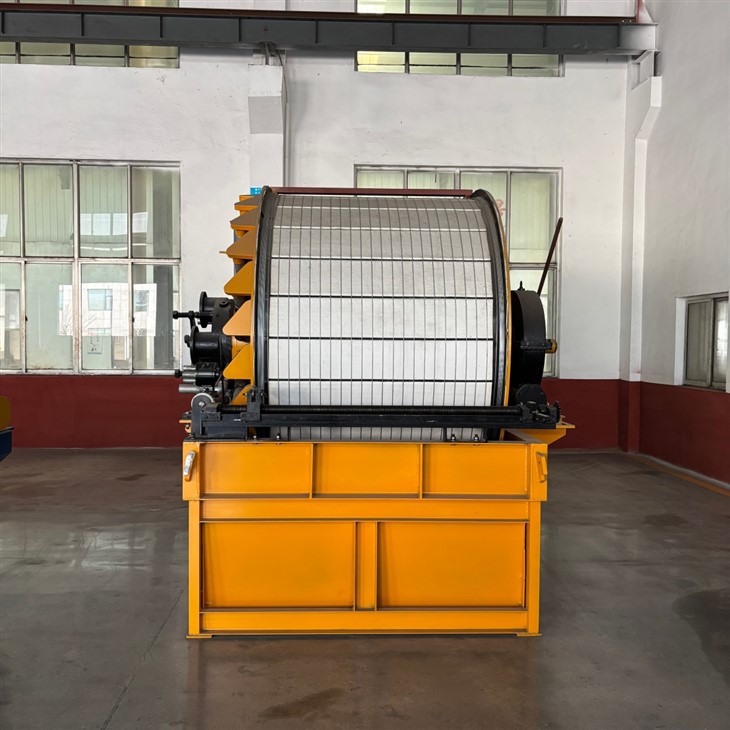

Cyfres Gyw Drwm-Math o Hidlydd Magnetig Gwactod Parhaol
Disgrifiad Cynnyrch
Cyfres Gyw Drwm-Math o Hidlydd Magnetig Gwactod Parhaol
Mae'r Hidlydd Magnetig Magnetig Gwactod Math Drum yn ddyfais dihysbyddu magnetig parhaol sy'n hidlo gwactod allanol, wedi'i bwydo'n allanol, wedi'i dylunio'n bennaf ar gyfer dad-ddyfrio deunyddiau magnetig bras, sydd wedi'u graenio'n gryf. Wedi'i gynrychioli gan gyfres GYW, mae'r offer yn cynnig ardaloedd hidlo sy'n amrywio o 3 i 20 metr sgwâr, gan ganiatáu ar gyfer dewis yn seiliedig ar ofynion penodol graddfeydd cynhyrchu amrywiol.
Yn wahanol i hidlwyr gwactod confensiynol, mae'r Hidlydd Magnetig Magnetig Gwactod math Drum yn defnyddio grym magnetig i arsugniad y dwysfwydydd magnetig cryf o'r slyri, a thrwy hynny ffurfio cacen hidlo; yn dilyn hynny, mae'n defnyddio sugno gwactod i dynnu lleithder o'r cacen. Yn nodedig, mae'r parth gwactod o fewn y ddyfais hon yn cwmpasu adran benodol yn unig-y parth dad-ddyfrio. Mae'r egwyddor gweithredu unigryw hon yn galluogi'r offer i gyflawni effeithlonrwydd cynhyrchu fwy na thair gwaith yn uwch na hidlwyr gwactod math drwm confensiynol o fanylebau cyfatebol.
Manylebau Technegol
| Model | GYW-3 | GYW-5 | GYW-8 | GYW-12 | GYW-20 |
| Ardal hidlo (m²) | 3 | 5 | 8 | 12 | 20 |
| Diamedr silindr (mm) | 1600 | 2000 | 2000 | 2000 | 2400 |
| Hyd y silindr (mm) | 700 | 900 | 1400 | 2000 | 2850 |
| Dwysedd ymsefydlu magnetig (mT) | 80 | ||||
| Hidlo lleithder cacen (%) | 8-10 | ||||
| Gallu prosesu(t/h) | 5-8 | 8-12 | 10-18 | 10-28 | 15-40 |
| Pŵer gyrru (kw) | 2.2 | 3 | 4 | ||
| Capasiti echdynnu aer (m³/min * m³) | 0.5-2.0 | ||||
| Gwactod gofynnol (KPa) | 60-80 | ||||
| Pŵer pwmp gwactod (kw) | 22 | 30 | 37 | 55 | 95 |
| Pwysau (t) | 3.262 | 3.935 | 4.754 | 5.42 | 10.6 |
| Cyflymder symlach (r/munud) | 0.5-2.0 | ||||

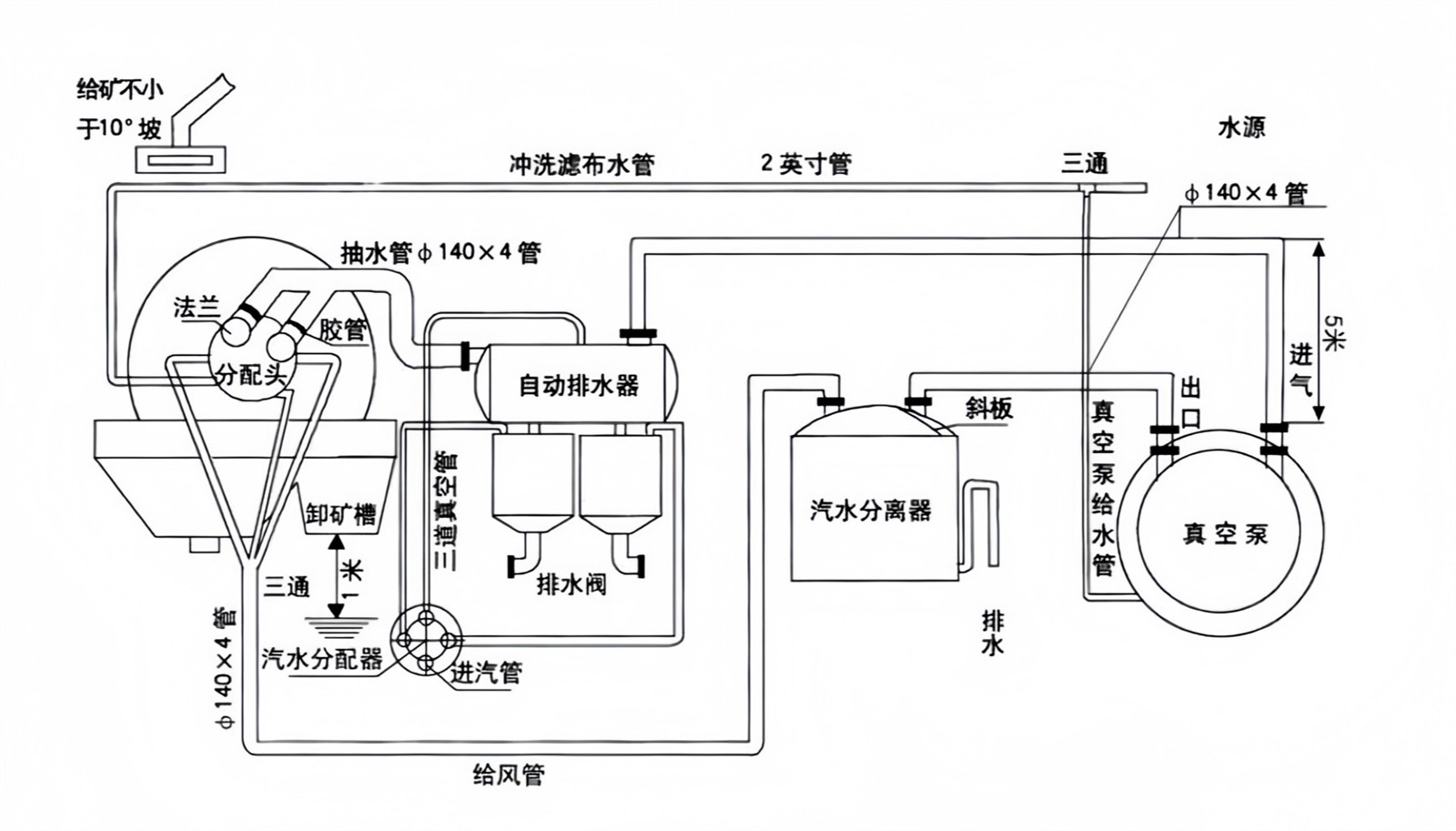

Egwyddor Gweithio
Cyflawnir gweithrediad yr hidlydd gwactod magnet parhaol math drwm trwy ddilyniant parhaus o gamau gweithredu: bwydo, ffurfio cacennau trwy arsugniad, dihysbyddu, gollwng a glanhau.
Ffurfio Bwydo a Chacen
Wrth i'r slyri magnetig fynd i mewn i'r blwch bwydo uchaf, mae'r gronynnau magnetig cyfnod solet sy'n cael eu gyrru gan rymoedd cyfunol magnetedd a disgyrchiant-yn agregu'n gyflym i glystyrau magnetig ac yn glynu wrth wyneb y brethyn hidlo sy'n gorchuddio'r drwm. Yn ystod y cam hwn, gellir cyflwyno swm rheoledig o aer cywasgedig i hwyluso haeniad maint gronynnau o fewn y gacen hidlo; mae gronynnau mwy bras yn setlo'n gyntaf yn erbyn y brethyn hidlo, gan ffurfio haen sylfaen athraidd ar gyfer y gacen.
Dihysbyddu
Wrth i'r drwm gylchdroi, mae'r rhan sy'n dwyn y gacen hidlo yn symud ymlaen i'r parth dad-ddyfrio. Wedi'i yrru gan y system gwactod (sy'n gweithredu ar lefel gwactod o 60-80 kPa), mae lleithder gweddilliol o fewn y gacen hidlo yn treiddio trwy'r brethyn hidlo ac yn cael ei dynnu allan trwy'r llinellau gwactod sydd wedi'u lleoli yn y siambr hidlo a'r pen dosbarthu. Diolch i athreiddedd rhagorol y gacen hidlo, mae effeithlonrwydd dihysbyddu yn cael ei wella'n sylweddol.
Rhyddhau a Glanhau
Mae'r deunydd sydd wedi'i ddad-ddyfrio yn parhau i gylchdroi gyda'r drwm i'r parth gollwng, lle caiff ei ollwng gan chwyth aer cywasgedig a'i gasglu. Ar ôl ei ollwng, mae'r brethyn hidlo yn mynd i mewn i'r parth glanhau, lle mae'n mynd trwy broses lanhau bob yn ail gan ddefnyddio ffrwydradau aer a dŵr. Defnyddir aer cywasgedig i yrru dŵr allan trwy'r brethyn o'r tu mewn yn rymus, gan atal clogio mandwll yn effeithiol a pharatoi'r brethyn hidlo ar gyfer y cylch gweithredol dilynol.
Mae'r egwyddor weithredu unigryw hon-sy'n integreiddio arsugniad magnetig â dihysbyddu gwactod-yn rhoi swyddogaeth ddeuol i'r offer sy'n cwmpasu gwahanu mwynau a dad-ddyfrio. Mae'n arbennig o addas-ar gyfer dihysbyddu dwysfwydydd sy'n deillio o fwynau magnetig cryf.
Cynhyrchion Eraill
Gwahanydd Magnetig

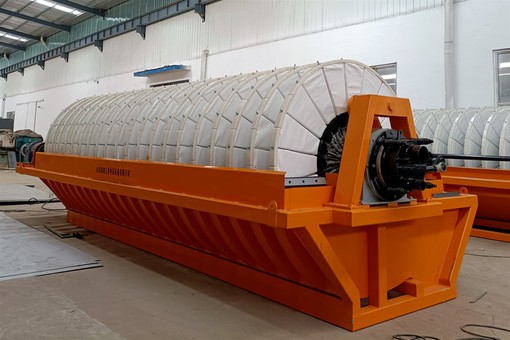

Hidlydd Gwactod Disg

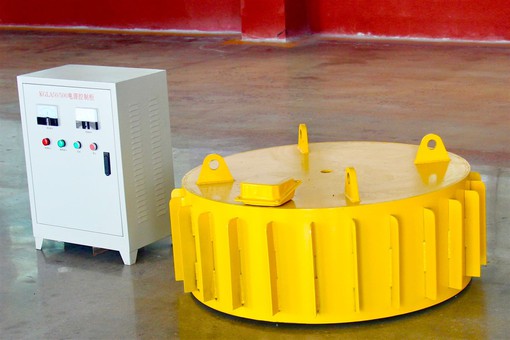

Gwahanydd Haearn Electromagnetig
Gwahanydd Haearn Magnet Parhaol

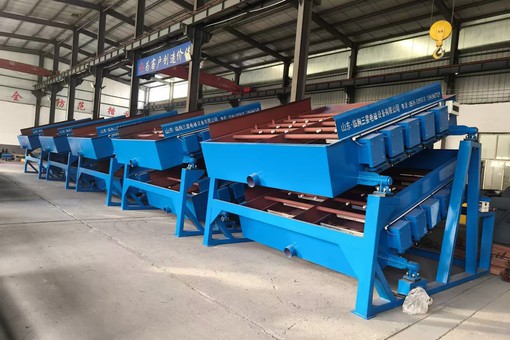

Sgrin Dirgrynol Amlder Uchel-

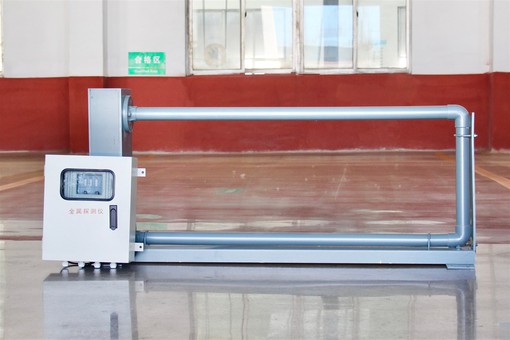

Synhwyrydd Metel
